VENTA DE MAQUINARIA

CIZALLA GUILLOTINA HIDRÁULICA JORDI

MODELO CHV-413

VOLTAJE 380V, 3PH 50HZ

EQUIPAMIENTO ESTÁNDAR



  1. Control Cybelec DNC 60 que simplifica y facilita la introducción de datos, con posibilidad de almacenamiento de hasta 10 pasos por programa.

  2. CNC CYBELEC

  3. Las principales funciones del  Control Numérico son:                                                       - Selección entre milímetros y pulgadas.       - Ciclo de trabajo en AUTO o MANUAL.           - Contador de cortes                                         - Control del tope trasero.                                 - Variador de frecuencia con rampas de aceleración, deceleración y freno en el tope trasero.

  4. La máquina viene equipada con un pedal a distancia con paro de emergencia, una línea de corte iluminada, bolas de sobremesa, tope trasero abatible. escuadra de 1 m. de longitud con tope escamoteable, dos brazos de apoyo de 1 m. con tope escamoteable.

  5. Depósito lleno de aceite hidráulico.

  6. Ajuste de cuchillas automático

  7. Sistema de control y cambio de ángulo automático

  8. Brazos delanteros

  9. Normativa CE

CONSTRUCCIÓN

  1. Bastidor monobloque soldado y estabilizado. Diseño especial reforzado, capaz de resistir grandes esfuerzos.

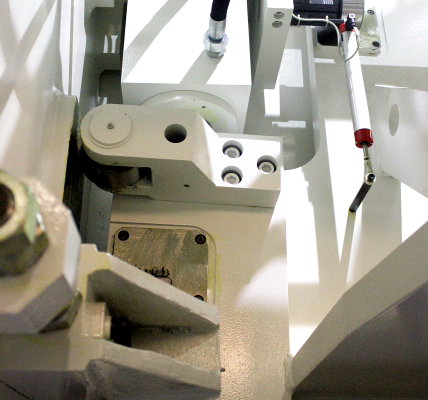

  2. Sistema de corte vertical, con ajuste de cuchillas automático y ajuste de angulo automatico para la máxima rigidez, con cuchillas superior e inferior de cuatro cortes.

  3. Cuello de cisne.

  4. Bloque hidráulico centralizado.

  5. Pistones hidráulicos de doble efecto permitiendo una velocidad rápida de corte.

  6. Transmisión del tope trasero con la máxima rigidez mediante husillos a bolas y guias lineales.

7.Protectores transparentes en el frontal de la máquina para una mejor visibilidad en la línea de corte.





ESPECIFICACIONES

Longitud máxima de corte................................................................................. 4.100 mm

Espesor máximo................................................................................................... 13 mm

Cuello de cisne........................................................................................... ....... 350 mm

Angulo de corte............................................................................................ 0º30’ – 2º30’

Motor.................................................................................................................... 30 Kw

Nº de pisadores.......................................................................................... ............... 18

Recorrido del tope............................................................................................ 1.000 mm

Peso...................................................................................................................... 17 Tn

Longitud.......................................................................................................... 5.250 mm

Ancho.............................................................................................................. 3.550 mm

Alto................................................................................................................. 2.400 mm

Capacidad de aceite hidráulico................................................................................. 400 l

CONSTRUCCIÓN

  1. Bastidor monobloque soldado y estabilizado. Diseño especial reforzado, capaz de resistir grandes esfuerzos.

  2. Sistema de corte vertical, con ajuste de cuchillas automático y ajuste de angulo automatico para la máxima rigidez, con cuchillas superior e inferior de cuatro cortes.

  3. Cuello de cisne.

  4. Bloque hidráulico centralizado.

  5. Pistones hidráulicos de doble efecto permitiendo una velocidad rápida de corte.

  6. Transmisión del tope trasero con la máxima rigidez mediante husillos a bolas y guias lineales.

7.Protectores transparentes en el frontal de la máquina para una mejor visibilidad en la línea de corte.





ESPECIFICACIONES

Longitud máxima de corte................................................................................. 4.100 mm

Espesor máximo................................................................................................... 16 mm

Cuello de cisne........................................................................................... ....... 350 mm

Angulo de corte............................................................................................ 0º30’ – 2º30’

Motor.................................................................................................................... 45 Kw

Nº de pisadores.......................................................................................... ............... 18

Recorrido del tope............................................................................................ 1.000 mm

Peso...................................................................................................................... 21 Tn

Longitud.......................................................................................................... 5.300 mm

Ancho.............................................................................................................. 3.950 mm

Alto................................................................................................................. 2.450 mm

Capacidad de aceite hidráulico................................................................................. 500 l

CIZALLA GUILLOTINA HIDRÁULICA JORDI

MODELO CHV-416

VOLTAJE 380V, 3PH 50HZ

EQUIPAMIENTO ESTÁNDAR



  1. Control Cybelec DNC 60 que simplifica y facilita la introducción de datos, con posibilidad de almacenamiento de hasta 10 pasos por programa.

  2. CNC CYBELEC

  3. Las principales funciones del  Control Numérico son:                                                       - Selección entre milímetros y pulgadas.                    - Ciclo de trabajo en AUTO o MANUAL.           - Contador de cortes                                         - Control del tope trasero.                                 - Variador de frecuencia con rampas de aceleración, deceleración y freno en el tope trasero.

  4. La máquina viene equipada con un pedal a distancia con paro de emergencia, una línea de corte iluminada, bolas de sobremesa, tope trasero abatible. escuadra de 1 m. de longitud con tope escamoteable, dos brazos de apoyo de 1 m. con tope escamoteable.

  5. Depósito lleno de aceite hidráulico.

  6. Ajuste de cuchillas automático

  7. Sistema de control y cambio de ángulo automático

  8. Brazos delanteros

  9. Normativa CE

​

CONSTRUCCIÓN

​

  1. Bastidor mono-bloque soldado y estabilizado. Diseño especialmente reforzado, capaz de resistir grandes esfuerzos.

  2. Guías lineales y sistema hidráulico inteligente.

  3. Bastidor mono-bloque soldado y estabilizado. Diseño especialmente reforzado, capaz de resistir grandes esfuerzos.

  4. Guías lineales y sistema hidráulico inteligente.

  5. Bloque hidráulico centralizado con válvulas proporcionales para el equilibrado.

  6. Tres velocidades de plegado, aproximación, trabajo y retroceso.

  7. Transmisión de tope trasero con la máxima rigidez mediante husillos a bolas.

  8. Mediante el control ESA y los encoders lineales situados en los extremos de la trancha, controlamos el movimiento paralelo en Y1 y Y2, asegurando un perfecto plegado en cada ocasión. No usamos barra de torsión ni topes mecánicos en los pistones. Es una máquina Synchro, con precisiones de trabajo de hasta +/- 0,01mm en repetitividad.

  9. El mismo sistema electro-hidráulico mantiene la trancha equilibrada o desequilibrada para permitir el doblado de figures cónicas, para corregir defectos de dureza o sanar los problemas de calibración de chapa.

  10. Fácil introducción de datos, ejemplo:

a. Útiles de plegado

b. Espesor de la chapa

c. Ángulo de plegado

d. Medida del tope trasero

e. largo de la chapa

f. Dureza de la chapa

ESPECIFICACIONES TÉCNICAS



Potencia nominal................................................................................................................... 140 Tn

Longitud de plegado ..................................................................................................... 3.450 mm

Distancia entre montantes........................................................................................... 3.100 mm

Cuello de cisne..................................................................................................................... 400 mm

Recorrido de trancha......................................................................................................... 265 mm

Velocidad de aproximación.................................................................................... 140 mm/seg

Velocidad de trabajo...................................................................................................... 9 mm/seg

Velocidad de retorno................................................................................................ 120 mm/seg

Motor principal....................................................................................................... 15 kw

Peso......................................................................................................................... 10.500 kg

Longitud.............................................................................................................................. 4.550 mm

Ancho.................................................................................................................................. 1.700 mm

Altura ................................................................................................................................... 2.750 mm

Dimensiones de la mesa.................................................................................................. 105 mm

Dimensiones soportes de chapa.................................................................................... 520 mm

Capacidad de aceite hidráulico......................................................................................... 300 l

​

PRENSA PLEGADORA HIDRÁULICA

MODELO JORDI PHE-30140

LINEA DE VOLTAGE MÁXIMO 380, 3PH/50HZ

EQUIPAMIENTO ESTÁNDAR



  1. Las plegadoras modelos PHE están equipadas estándar con un control CNC 530 (fig.1), capaz de controlar los tres ejes (X, Y1, Y2), y permite la introducción de datos y librería gráfica de útiles de manera muy sencilla en una pantalla digital LCD.        Entre las principales funciones del control CNC tenemos:

       • Selección entre milímetros y pulgadas, ciclo de trabajo en auto, manual y semiauto, posibilidad de plegado cónico y contador de plegados.

        • Ajuste de Y1, Y2 (cónico o paralelo).

        • Variador de frecuencia con rampas de aceleración, deceleración y freno en el tope trasero.

        • El CNC es capaz de trabajar con el EJE R y mesa de compensación.

​

  1. Software de comunicación gráfico. (fig.2)

Las secuencias de plegado se pueden transmitir desde la oficina técnica a la máquina mediante un software de comunicación gráfico, utilizando una memoria USB o conexión LAN.​

   2.Pedal móvil con paro de emergencia                   3.Dos soportes frontales para chapa para el apoyo de las chapas en toda la longitud de la máquina.

    4.Cuello de cisne.

    5.Control y regulación de presión proporcional      6.Láser de seguridad y normativas CE (si procede).

    8.Tope trasero con servomotor, transmisión mediante husillos a bolas y regulación R manual

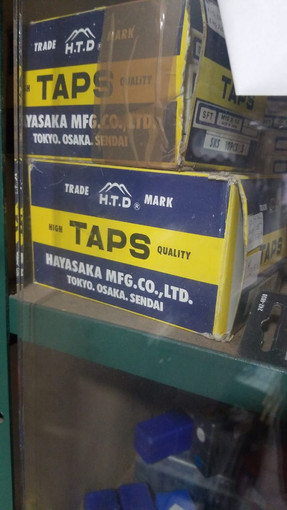

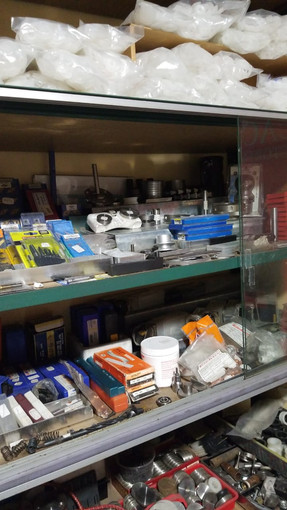

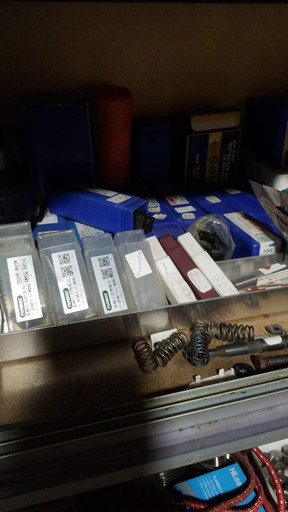

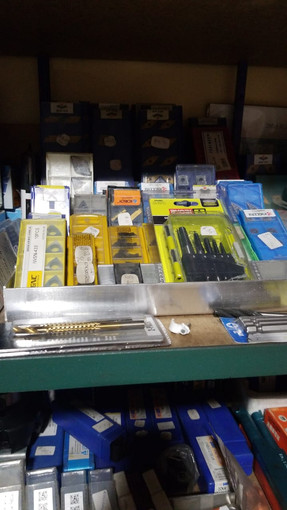

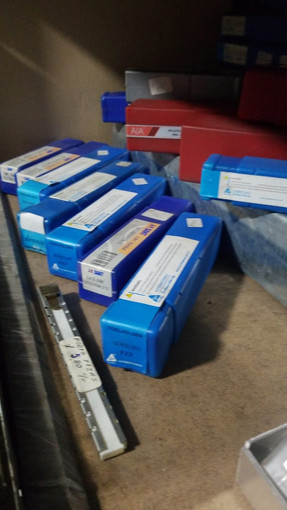

VENTA DE ACCESORIOS, HERRAMIENTAS E INSUMOS
